Описание

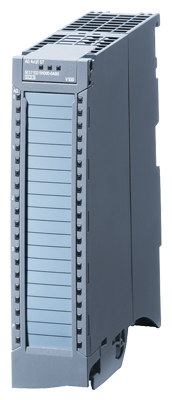

Siemens SIMATIC S7-1500, модуль аналогового вывода AQ8xU/I HS, 16-битное разрешение, точность 0,3%, 8 каналов в группах по 8, диагностика; замена значения в 8 каналах с передискретизацией 0,125 мс; модуль поддерживает безопасное отключение групп нагрузки вплоть до SIL2 в соответствии с EN IEC 62061:2021 и категория 3 / PL d в соответствии с EN ISO 13849-1:2015.
Комплект поставки включает в себя подающий элемент, защитный кронштейн и защитную клемму: передний разъем (винтовые клеммы или вставные) заказывается отдельно
Основная информация
Обозначение типа продукта AQ 8xU/I HS
Функциональный статус HW начиная с FS01
Версия встроенного по V2.1.0
● Возможно обновление FW Да
Функция продукта
● Данные ввода-вывода да; от I&M0 до I&M3
● Изохронный режим да
● Приоритетный запуск нет
● Возможность масштабирования выходного диапазона Без
разработки
● ШАГ 7 TIA Portal настраивается/ интегрируется с версии V14 / —
● ШАГ 7 настраивается/интегрируется с версии V5.5 SP3 / —
● PROFIBUS из версии GSD/GSD revision V1.0 / V5.1
● PROFINET из версии GSD/GSD revision V2.3 / —
Режим работы
● Избыточная дискретизация есть
● MSO есть
CiR — Настройка при запуске
Повторная настройка параметров возможна при ЗАПУСКЕ Да
Калибровка возможна при запуске Да
Подача напряжения
Номинальное значение (постоянный ток) 24 В
, допустимый диапазон, нижний предел (постоянный ток) 19,2 В
, допустимый диапазон, верхний предел (постоянный ток) 28,8 В
Защита от переполюсовки есть
Входной ток
Потребляемый ток, макс. 320 мА; при напряжении питания 19,2 В
Сила
Потребляемая мощность от шины объединительной платы 1,15 Вт
Потери мощности
Потери мощности, тип 7 Вт
Аналоговые выходы
Количество аналоговых выходов 8
Выходное напряжение, защита от короткого замыкания есть
Выходное напряжение, ток короткого замыкания, макс. 45 мА
Выходной ток, напряжение холостого хода, макс. 20 В
Время цикла (для всех каналов), мин. 125 мкс; не зависит от количества активированных каналов
Диапазоны выходных сигналов, напряжение
● От 0 до 10 В Да
● От 1 В до 5 В да
● От -5 В до +5 В Нет
● от -10 В до +10 В Да
Диапазоны выходных сигналов, ток
● от 0 до 20 мА Да
● От -20 мА до +20 мА Да
● От 4 мА до 20 мА да
Подключение исполнительных
механизмов ● для выхода по напряжению — двухпроводное подключение, да
● для выхода по напряжению — четырехпроводное подключение, да
● для выхода по току — двухпроводное подключение, да
Сопротивление нагрузки (в номинальном диапазоне выходного напряжения)
● с выходами по напряжению, мин. 1 Ком
● с выходными напряжениями, емкостной нагрузкой, макс. 100 нФ
● с токовыми выходами, макс. 500 Ом
● с токовыми выходами, индуктивная нагрузка, макс. 1 мГн
Длина кабеля
● экранированный, макс. 200 м
Генерирование аналоговых значений на выходах
Время интеграции и преобразования/разрешение на канал
● Разрешение с превышением диапазона (бит, включая знак), не более 16 бит
● Время преобразования (для каждого канала) 50 мкс; не зависит от количества активированных каналов
Время установления
● для резистивной нагрузки 30 мкс; см. дополнительное описание в руководстве
● для емкостной нагрузки 100 мкс; см. дополнительное описание в руководстве
● для индуктивной нагрузки 100 мкс; см. дополнительное описание в руководстве
Погрешности/точности
Пульсации на выходе (относительно выходного диапазона, полоса пропускания от 0 до 50 кГц), (+/-) 0,02 %
Погрешность линейности (относительно выходного диапазона), (+/-) 0,15 %
Температурная погрешность (относительно выходного диапазона), (+/-) 0.002 %/ K
Перекрестные помехи между выходами, макс. -100 дБ
Точность повторения в установившемся режиме при температуре 25 °C (относительно выходного диапазона) составляет (+/-) 0,05 %
. Примечание: что касается точности при температурах ниже 0 °C, значения погрешности работы и температурной погрешности удваиваются
Предел погрешности работы в общем диапазоне температур
● Напряжение, относительно выходного диапазона, (+/-) 0,3 %
● Ток, относящийся к выходному диапазону, (+/-) 0,3 %
Предел основной погрешности (рабочий предел при 25°C)
● Напряжение, относящееся к выходному диапазону, (+/-) 0,2 %
● Ток, относящийся к выходному диапазону, (+/-) 0,2 %
Изохронный режим
Время выполнения и активации (TCO), мин. 100 мкс
Время цикла шины (TDP), мин. 250 мкс
Прерывания/диагностика/информация о состоянии
Функция диагностики есть
Возможность подключения дополнительных значений есть
Сигнализация
● Диагностический сигнал да
Диагностирует
● Контролирует напряжение питания да
● Обрыв провода да; Только для выходного типа «ток»
● Короткое замыкание да; Только для выходного типа «напряжение»
● Переполнение/недостаточный расход да
Индикатор диагностики
● ИНДИКАТОР ЗАПУСКА да; зеленый светодиод
● ИНДИКАТОР ОШИБКИ да; красный светодиод
● Контроль напряжения питания (PWR-светодиод) Да; зеленый светодиод
● Отображение состояния канала да; зеленый светодиод
● для диагностики канала да; красный светодиод
● для диагностики модуля — да; красный светодиод
Разделение потенциалов
Каналы разделения потенциалов
● между каналами нет
● между каналами в группах по 8
● между каналами и шиной объединительной платы — да
● Между каналами и напряжением нагрузки L+ — Да
Допустимая разность потенциалов
между S- и MANA (UCM) 8 В постоянного тока
Изоляция
Изоляция протестирована при напряжении 707 В постоянного тока (типовой тест)
Стандарты, утверждения, сертификаты
Siemens Eco Profile (SEP) Siemens EcoTech
Подходит для отключения стандартных модулей в целях безопасности Да; начиная с FS04
Воздействие на окружающую среду
● Экологическая декларация на продукцию да
Потенциал глобального потепления — потенциал
глобального потепления, (общий) [экв. CO2] 37,6 кг
— потенциал глобального потепления, (во время производства) [экв. CO2] 11,1 кг
— потенциал глобального потепления, (во время эксплуатации) [экв. CO2] 26,8 кг
— потенциал глобального потепления, (после окончания жизненного цикла) [Экв. CO2] -0,364 кг
Наивысший класс безопасности, достижимый при аварийном отключении стандартных модулей
● Уровень производительности в соответствии с ISO 13849-1 PL d
● Категория в соответствии с ISO 13849-1 Cat. 3
● Соответствие требованиям SIL. в соответствии с IEC 62061 SIL 2
● замечание по отключению в целях безопасности
https://support.industry.siemens.com/cs/de/en/view/39198632 функции продукта / защита /
обновление встроенного ПО с подписью заголовка
отсутствуют, целостность данных отсутствует
Условия окружающей среды
Температура окружающей среды во время эксплуатации
● горизонтальная установка, мин. -30 °C; от FS03
● горизонтальная установка, макс. 60 °C
● вертикальная установка, мин. -30 °C; От FS03
● вертикальная установка при температуре не более 40 °C
Высота установки во время эксплуатации зависит от уровня моря
● Высота установки над уровнем моря не более 5 000 м; Ограничения для установки на высоте более 2 000 м см. в руководстве
Размеры
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Веса
Вес, приблизительно 325 г
